Centro inteligente de procesamiento de barras colectoras para conductos eléctricos (EMAC-BDM-S/M/H)

DETALLES DE PRODUCTO

1.Servocontrol y controlador YASKAWA de Japón

2.Software inteligente, computadora y pantalla táctil HMI, todo en uno

3. Calcular automáticamente la longitud y la posición

4.Abocardado automático con ángulo flexible.

5.Menos mano de obra pero alta eficiencia y alta precisión

6. Corte y abocardado de longitud completados una vez

7.Corte CNC mediante sierra circular con hermoso filo

8.Cualquier ángulo de abocardado dentro de un rango limitado, no es necesario cambiar de herramientas

Diagrama de flujo de trabajo:

Ensanchamiento final inicial → Posición automática al siguiente ensanchamiento y repetición hasta el último ensanchamiento → Ensanchamiento final final → Pieza completa

Tamaños de trabajo:

Especificación principal:

Descripciones		Unidad	Datos
Fuerza nominal	Aserradura		Aserrando 305 mm
Fuerza nominal	Jogging (flexión)	kN	300
Velocidad del eje X		m/min	48
Carrera de abrazadera principal X1-Way		milímetros	1500
Carrera de abrazadera asistida X2-Way		milímetros	2000
Carrera del eje Y		milímetros	250
Altura máxima de abocardado		milímetros	30
Función estándar	Aserradura	Colocar	1
Función estándar	jogging	Colocar	1
Funciones opcionales	Perforadora	Colocar	1
Funciones opcionales	ETIQUETA Muescas	Colocar	1
Tolerancia		mmm	±0,2
Fuente de aire		AMP	0,6-0,8
Tamaño máximo de hoja (largo × ancho × alto)		milímetros	6000×300×6mm
Tamaño mínimo de hoja (largo x ancho x alto)		milímetros	30×3mm
Poder total		kilovatios	17kW
Tamaño de la máquina: largo x ancho.		milímetros	15000*2200mm

Configuración principal:

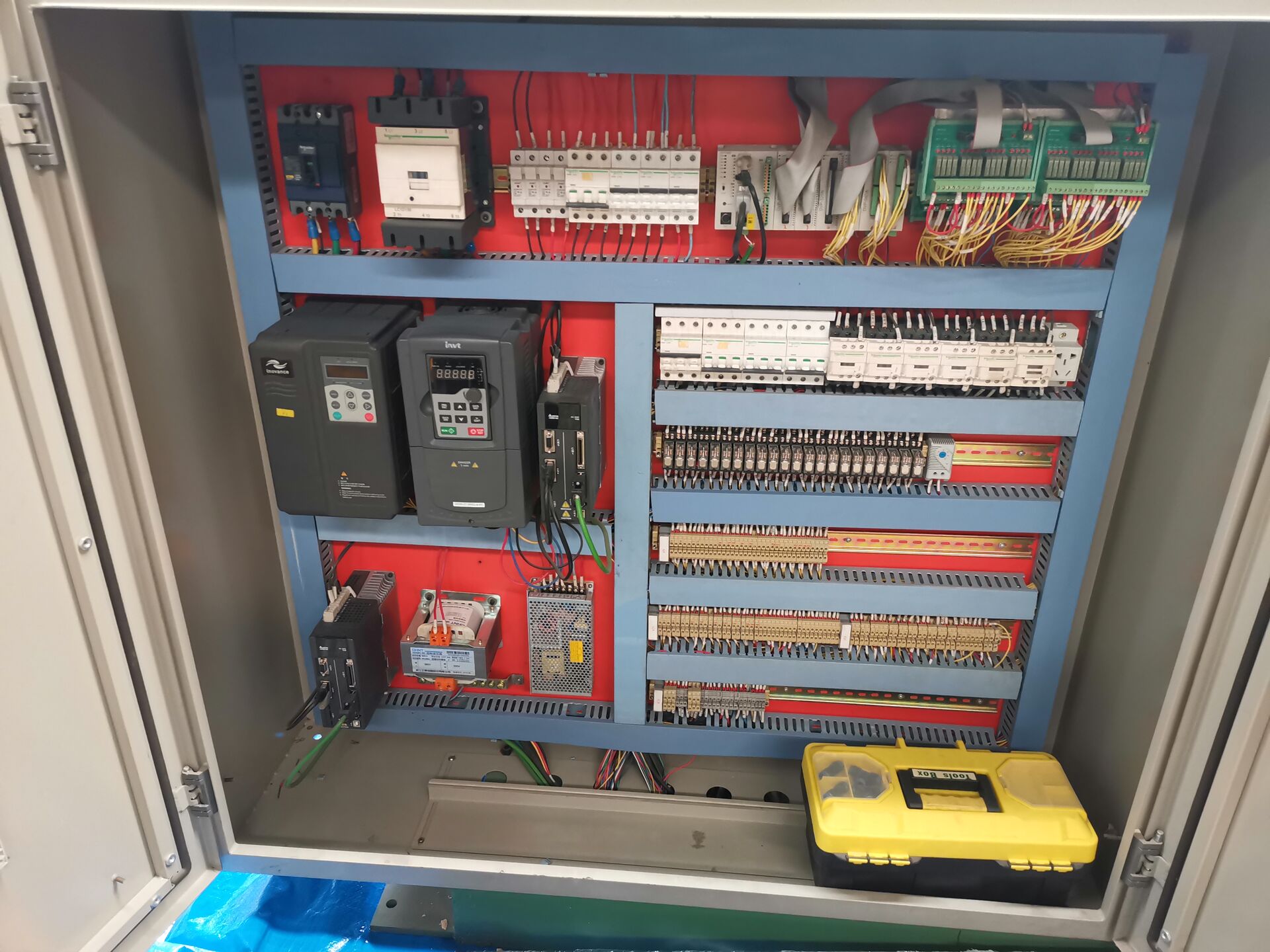

Unidad de control
No.	Descripciones	Marca
1	SOCIEDAD ANÓNIMA	OMRON
2	Sensor	Telemacanique fm Schneider
3	Botón de control	OMRON
4	Computadora y software de control todo en uno	BEIENE
6	Contactor de CA	TEJIDO
7	MCCB	TEJIDO
8	Cambiar	OMRON
9	Motor hidraulico	W.N.
10	Servo motor	YAKAWA
11	Servocontrolador	YAKAWA

Unidad de transmisión:
Número de serie	Nombre	Marca
1	Riel guía preciso	Taiwán HIWIN
2	Husillo de bolas de precisión	Taiwán HIWIN
3	Cojinete	Japón NSK
Unidad hidraulica:
Número de serie	Nombre	Marca
1	Válvula de solenoide	ATOS
2	Tubería de alta presión	riva flex
3	Bomba de aceite de alta presión	Pistón SG de Rexroth

Envío

Certificaciones

Nuestro servicio

--- La consulta será respondida dentro de 2 horas.
--- Servicio de seguimiento completo ofrecido desde la realización del pedido hasta la entrega.
--- Podemos proporcionar instalación con guía profesional.
--- Un año de garantía y servicio posventa completo.
--- Diseño personalizado y diagrama de flujo disponibles para nuestros clientes.
--- Equipo independiente de I+D y sistema de gestión estricto y científico.
