Máquina inteligente de corte y punzonado de barras colectoras 3D (EMAC-BP-80)
Enviar

DETALLES DE PRODUCTO

ventajas :

1. Tecnología alemana Smart Punch, más rápida y económica.

2. El software 3D inteligente puede leer dibujos 3D o 2D directamente

3.Software de gestión de inventario y supresión de optimización de bus inteligente

4. La máquina completa se entrega sin instalación ni puesta en marcha.

5. Videotutoriales gratuitos en línea

6. Diagnósticos y servicios remotos inteligentes

7. Sistema de alimentación automática (opcional)

8. Biblioteca alemana de moldes en línea (6/9/15)

9. Modo de cizalla punzonadora/cizalla simple/corte de sierra


Flujo de trabajo:

Diseño 3D → Simular funcionamiento → Cargar en barra colectora → Iniciar punzonado y corte → Punzonado y corte terminados

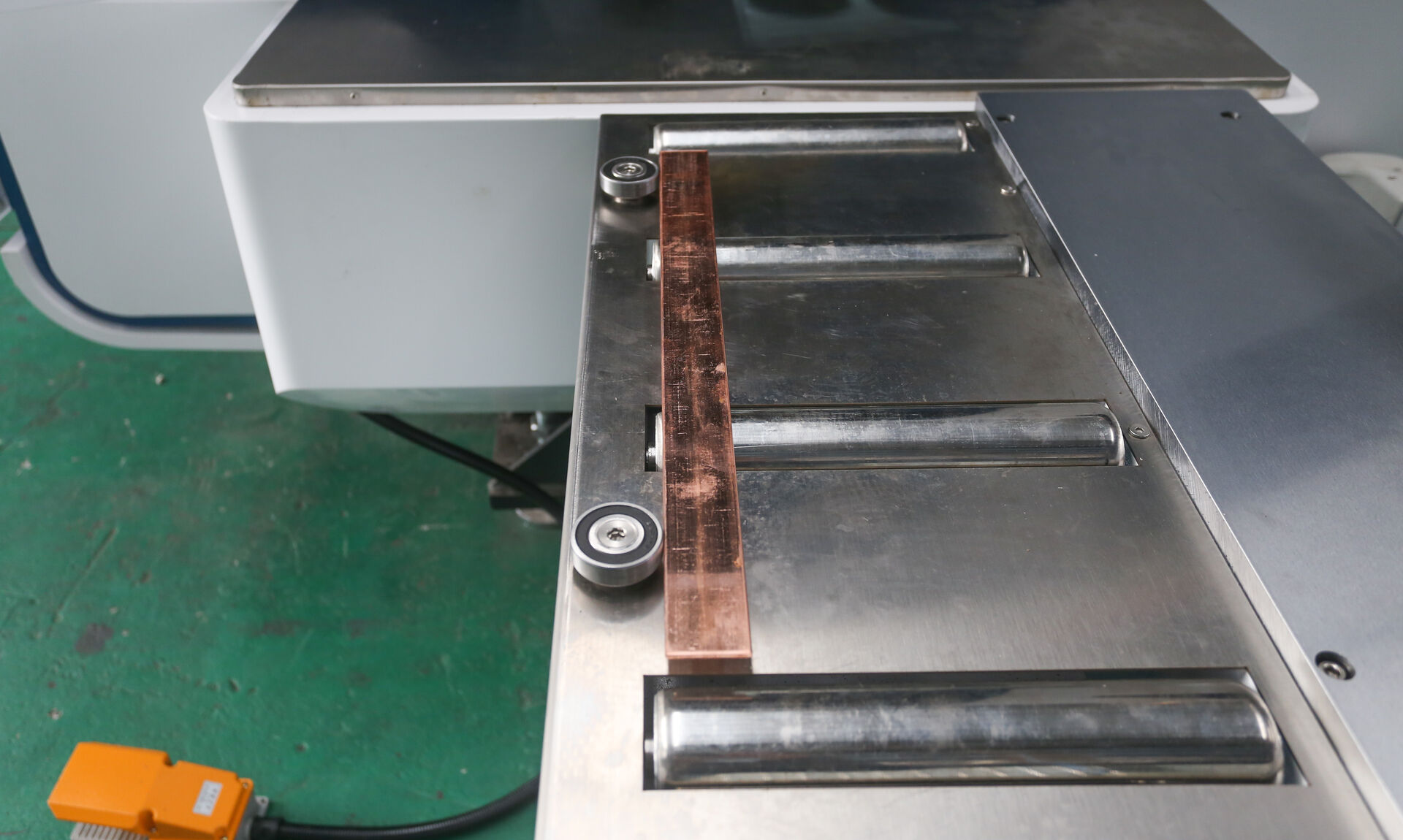

Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)

Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)


Parámetros técnicos principales:


Descripción

Unidad

EMAC-BP-80

Fuerza de prensa

Unidad de perforación

KN

800

Unidad de corte

KN

800

Velocidad máxima X

m/min

100

X carrera máx.

milímetro

1500

Velocidad máx.

milímetro

100

Velocidad máxima Z

milímetro

50

Carrera del cilindro de impacto

milímetro

55

Velocidad máxima de golpe

HPM

180

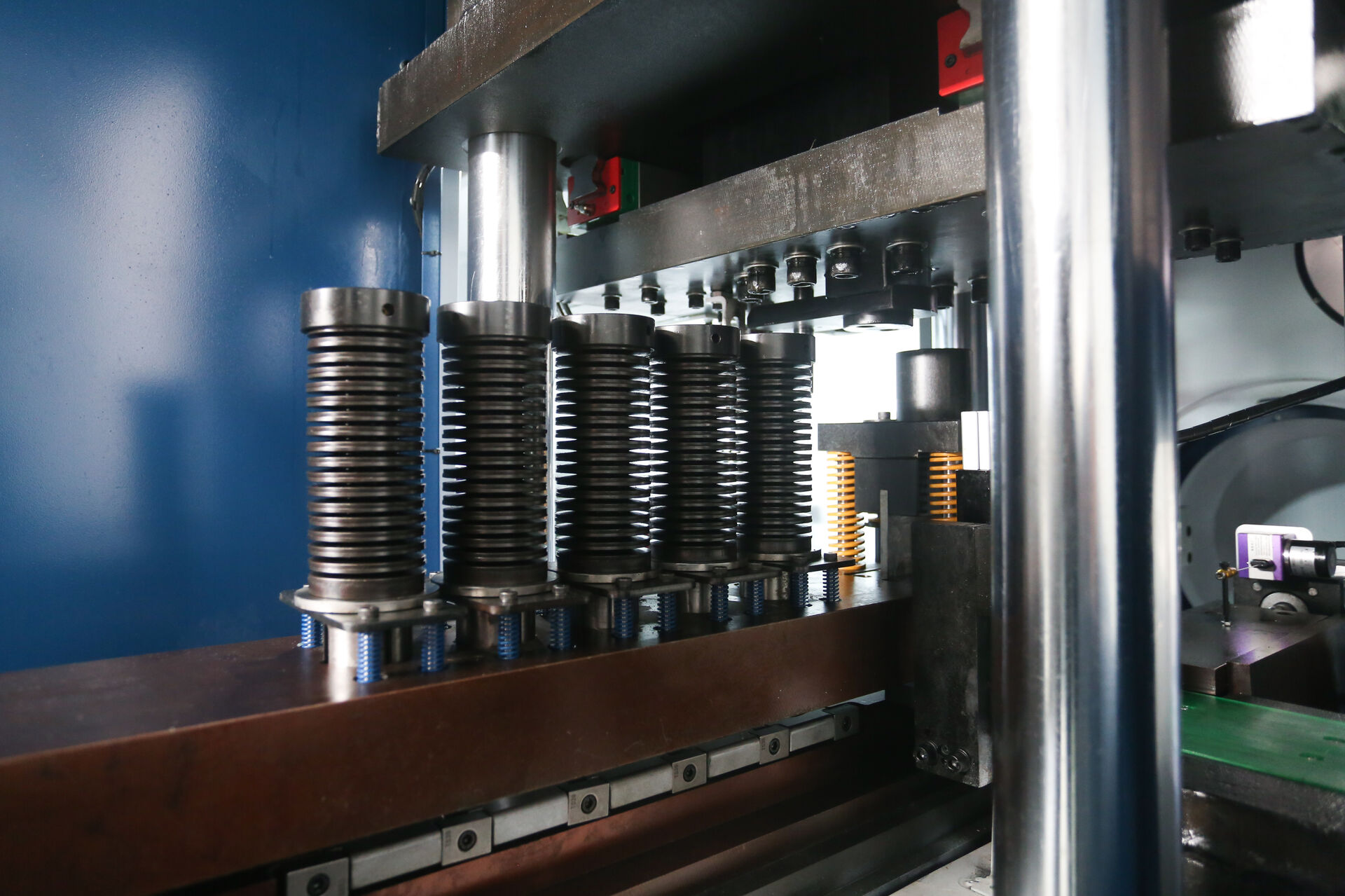

Juego de herramientas

Molde de perforación

colocar

8

Molde de corte

conjunto conjunto

1

Eje de control


3

Precisión de paso de orificio

mmm

±0,20

Tamaño máximo de perforación

milímetro

32

Tamaño máximo de barra colectora (ancho x alto)

milímetro

6000x200x20mm

Poder total

kilovatios

19.8

Tamaño de la máquina: L*W

milímetro

6600x2180

Peso de la máquina

kg

6300


Configuración principal:

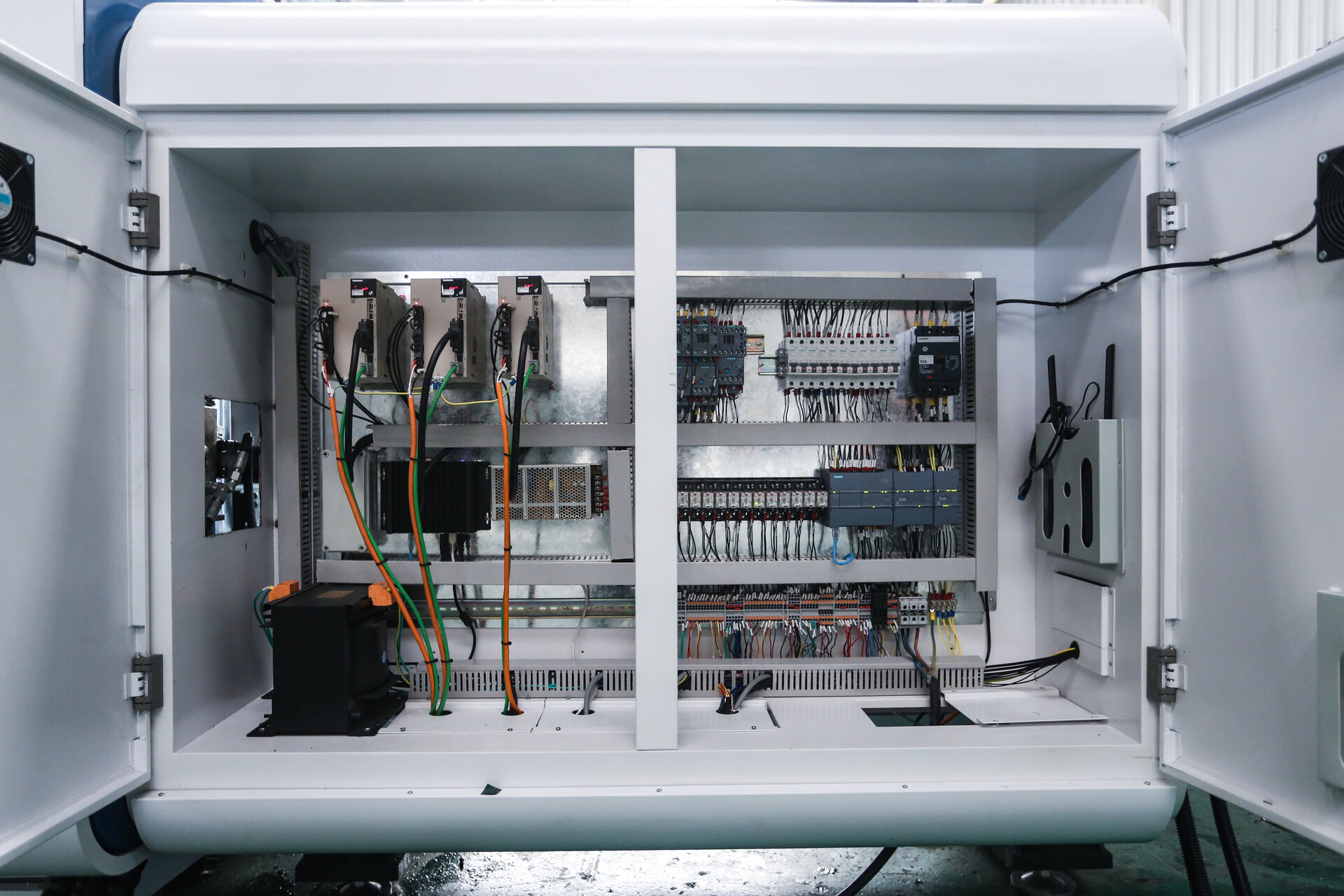

Sección de control

No.

Nombre

Nombre de la marca

1

SOCIEDAD ANÓNIMA

SIEMENS

2

Sensor

SIEMENS

3

Botón de control

SIEMENS

4



5

Computadora todo en uno

ESTADO

6

Contactores de CA

SIEMENS

7

Cortacircuitos

SIEMENS

8

Servomotores

SIEMENS

9

Servocontroladores

SIEMENS

10

Software de Diseño y Programación 3D

Actualizar

Sistema de transmisión

No.

Nombre

Nombre de la marca

1

Riel de guía lineal de precisión

Taiwán HIWIN

2

Husillo de bolas de precisión

LCT

3

Llevando

Japón NSK

Sección Hidráulica

No.

Nombre

Ilustración

1

Válvula de solenoide

ItaliaAtos

2

Tubo de alta presión

Alemania

3

Bomba de aceite de alta presión

               USA Albert

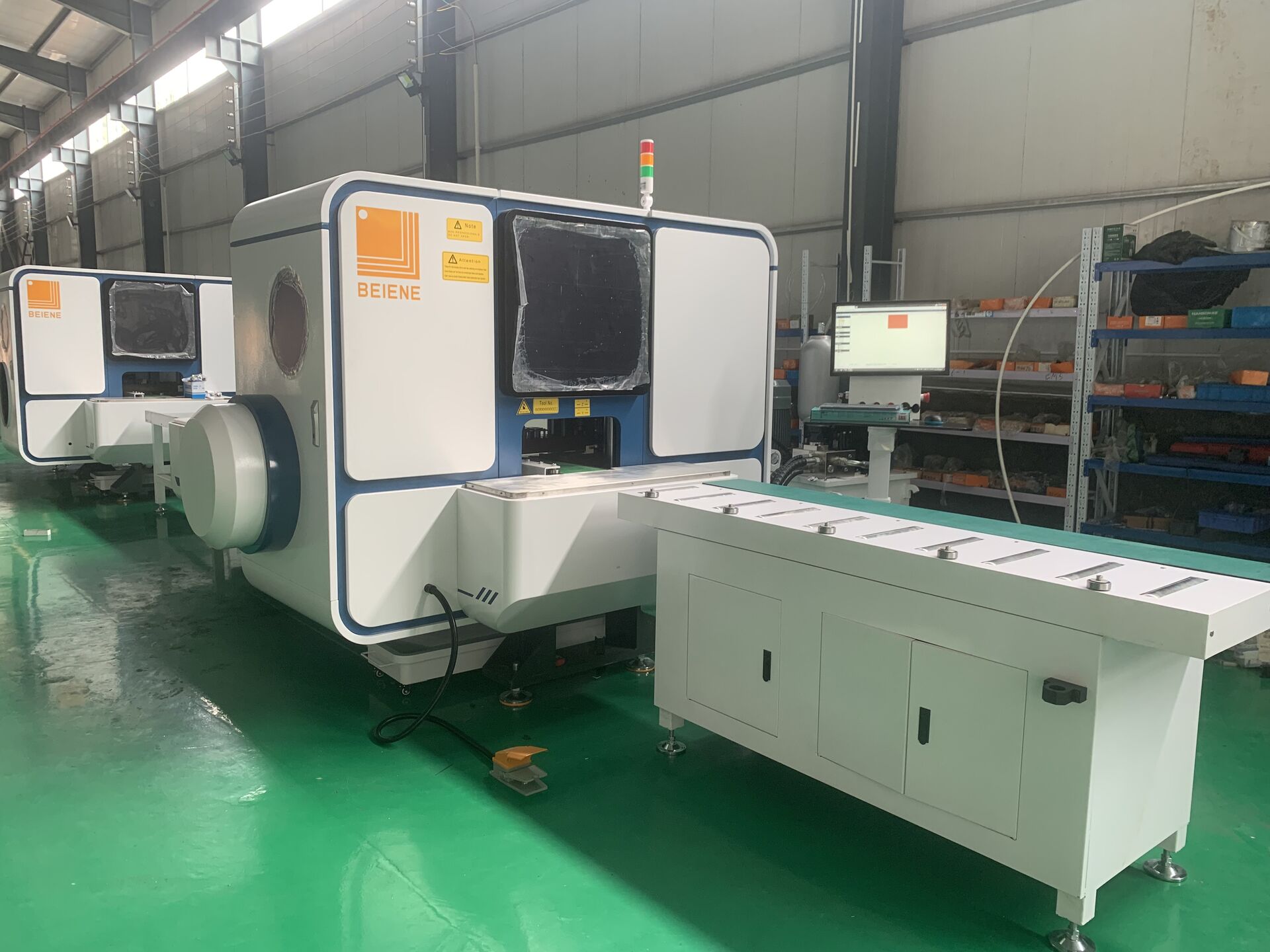

Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)





Envío


Shipment Photo(2).png



Certificaciones


Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)


Nuestro servicio


--- La consulta será respondida dentro de las 2 horas.
--- Todo el servicio de seguimiento ofrecido desde la realización del pedido hasta la entrega.
--- Podemos proporcionar una instalación de guía profesional.
--- Garantía de un año y servicio posventa completo.
--- El diseño personalizado y el diagrama de flujo están disponibles para nuestros clientes.
--- Equipo de I + D independiente y sistema de gestión estricto y científico.
